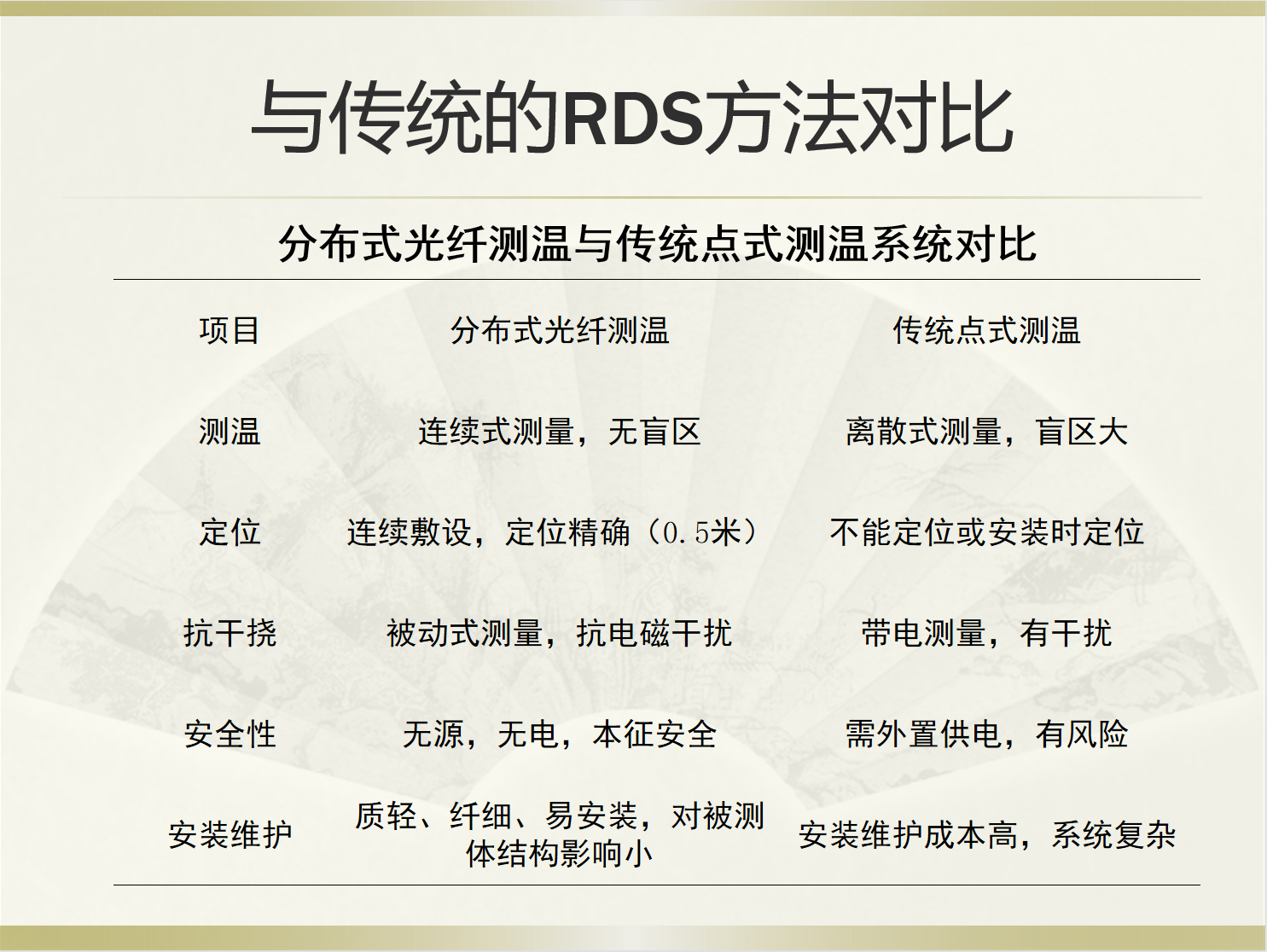

傳統的ＬＮＧ 儲罐泄漏監測是通過點式溫度傳感器實現的。只有當泄漏量覆蓋到檢測點時泄漏才能被監測到，具有一定的延遲性，而且也無法確定泄漏點具體的位置。由于溫度傳感器的使用壽命較短（約３ ～５ 年），一旦損壞，儲罐將失去泄漏報警功能。隨著儲罐數量和規模的增加，溫度傳感器的布線長度和難度都有所增加，導致系統投資成本增加，接下來就由光佳光電帶你簡單了解一下基于DTS光纖測溫系統的LNG儲罐泄漏監測方案。

一、LNG儲罐泄漏監測方案技術方案簡述

天然氣液化、ＬＮＧ 運輸、大型接收終端、小型中型轉站及衛星站等各個環節，都設有一定數量和不同規模的ＬＮＧ 儲罐。儲罐泄漏是一種隱性風險，會引起火災，影響ＬＮＧ 產業鏈的發展與延伸，造成巨大的資產損失，也會造成惡劣的社會影響。LＮＧ 儲罐作為低溫液體的大型儲存裝置，在過量充注、內罐破裂或地震時可能會發生泄漏，ＬＮＧ 從內罐泄漏至環形空間，與罐底、熱保護邊角和罐壁直接接觸，如果不能被及時發現將可能造成大量泄漏，進而影響儲罐上部混凝土外壁的傳熱特性。

為了實現ＬＮＧ 儲罐泄漏的提早檢測、定位與報警功能，同時降低泄漏監測成本，有研究者提出并設計了分布式光纖測溫系統（DTS）。目前國際上在分布式光纖測溫技術方面處于較好的系統供應商主要有德國AP Sensing、德國LIOS Technology及美國Sensor Tran 等公司，其產品已在多個LNG接收終端和LNG運輸船上應用，主要用于監控LNG儲罐泄漏、天然氣管道泄漏和關鍵設備的溫度變化特性。

二、分布式光纖測溫（ DTS ）原理簡介
分布式光纖測溫技術的主要依據是光纖的后向自發拉曼散射效應和光時域反射(OTDR)原理，拉曼散射效應進行測溫，光時域反射技術進行空間定位。

按照量子理論分析，拉曼散射是由光子與介質分子的相互作用產生的，散射光包括斯托克斯按照量子理論分析，拉曼散射是由光子與介質分子的相互作用產生的，散射光包括斯托克斯散射光和反斯托克斯散射光，研究發現，反斯托克斯散射光對溫度敏感，而斯托克斯散射光基本上與溫度無關，但如果只采用反斯托克斯散射光進行測溫，那么入射光功率大小的不穩定性、

光纖彎曲和受壓等因素都會影響反斯托克斯散射光的光功率，為了消除這些不利影響，把斯托克斯散射光作為參考信道，兩者光功率的比值只與散射區域的溫度有關，因此，通過檢測兩者光功率比值，即可解調出散射區域的溫度信息。

三、DTS應用于LNG儲罐泄漏監測方案

本方案為兩座ＬＮＧ 儲罐配置了一套分布式光纖測溫系統，用于ＬＮＧ 儲罐內罐泄漏監測，同時也用于內罐罐壁冷卻溫度的在線測量，被檢測介質ＬＮＧ 的設計溫度－１６８℃，內罐高度２３ｍ。

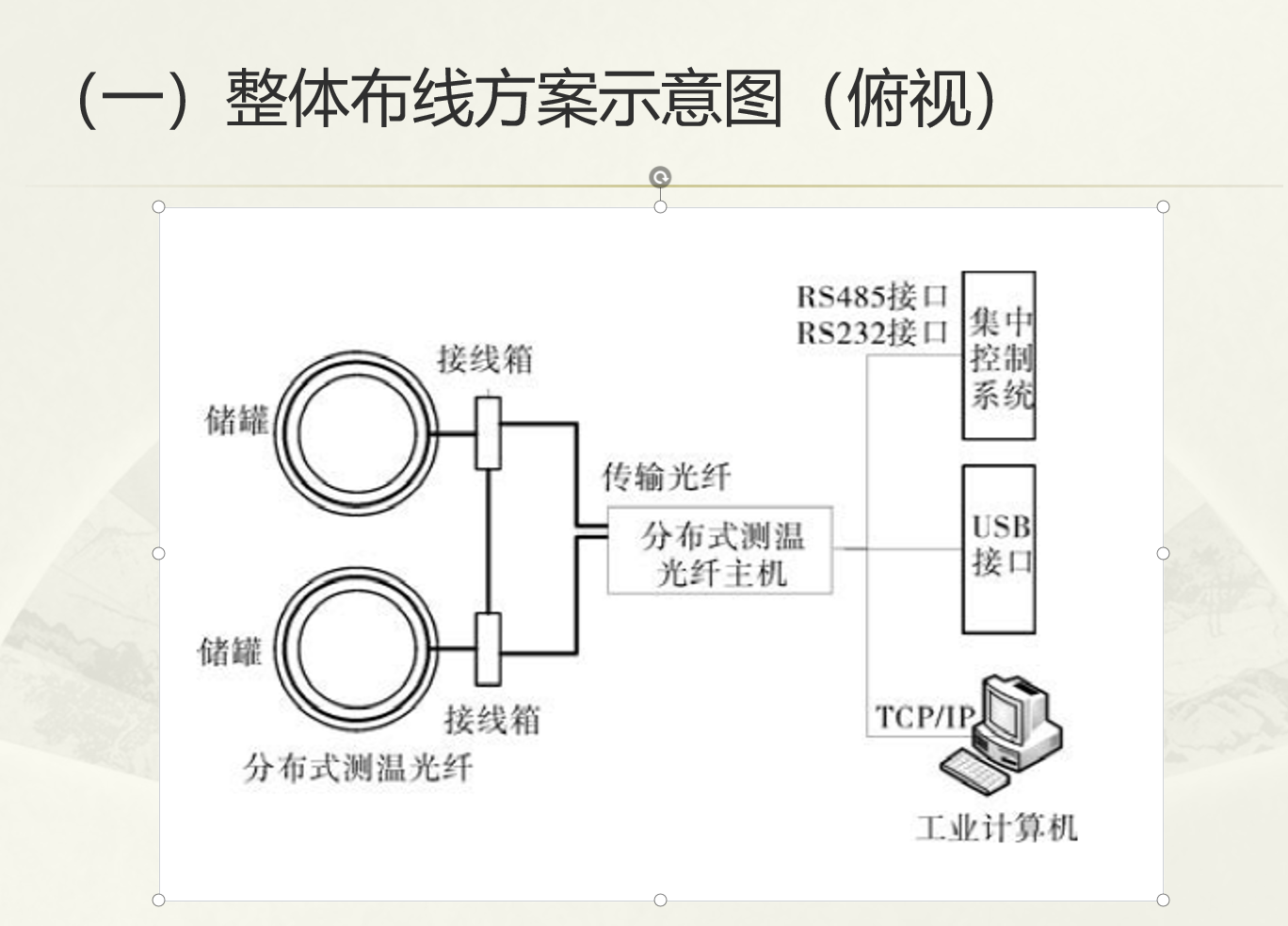

分布式光纖測溫主機的第一個通道由連接光纜接入第一個儲罐的接線箱，與測溫光纜相連。

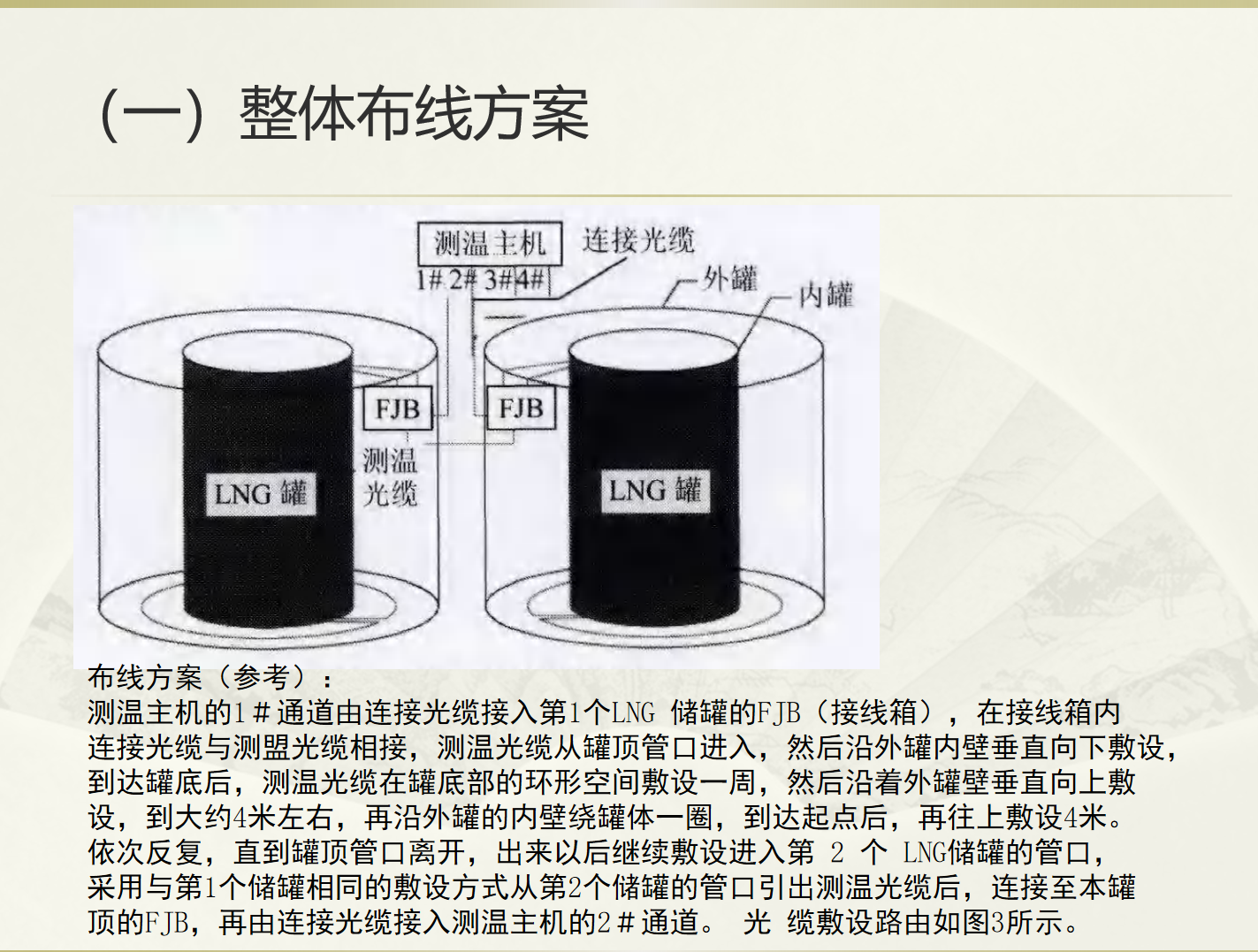

測溫光纜從罐頂管嘴進入，然后沿著內罐的外壁向下敷設，到罐底后光纜沿ＬＮＧ 罐底部環形空間敷設一周，然后沿著罐壁往上返回敷設，然后從罐頂管嘴出去。
光纜從第一個儲罐出來后繼續進入第二個儲罐的管嘴，以相同的方式從第二個儲罐的管嘴引出光纜，然后連接至罐頂?shù)慕泳€箱，再由連接光纜接入測溫主機的第二通道。

四、實際案例介紹

在中海油天津浮式ＬＮＧ 項目中，在兩個ＬＮＧ儲罐的環形空間和罐壁上安裝了測溫光纖。光纖測溫系統可提供光纖回路上每一點的溫度信息，兩個儲罐的溫度檢測點數達到了16000個，是常規測量方法的二十多倍，單點的信息監控成本約40 元人民幣（常規方法約２ 萬元人民幣）。此外，報警參數值設置靈活，包括低溫報警、溫降保證現場檢測儀表的正確選型等，即可有效地提高儀表的自控率水平，企業的創效能力也能夠大幅提升。

以上就是基于DTS光纖測溫系統的LNG儲罐泄漏監測方案的基本情況，東莞市光佳光電科技有限公司是一家專注于特種光纜產品的技術企業，公司成立之初就堅定地以傳感光纜作為自已的主要產品，堅定不移地為我國的光纖傳感事業的發展貢獻自已的力量。先后引進了ERP企業資源計劃和MES生產制造管理系統等管理軟件，實現了每個客戶的定制化需求以及每個產品全程質量可追溯的需求，實現生產制造過程精細化管理，大家如果有任何LNG儲罐泄漏監測方案的需求可以隨時聯系，我們隨時為您服務~
